[MODEL 18N-150N、VS-921]SEIKO セイコー 交流式アウトドアクロック駆動器 APX-100 他 バッテリーセル交換 関連情報

セイコー（SEIKO）の交流式アウトドアクロック駆動器APX-100および内蔵バッテリー（18N-150N / VS-921）の保守・交換に関するガイド情報です。公衆時計や施設の外壁時計などを安定運用するためのメンテナンスノウハウをまとめています。

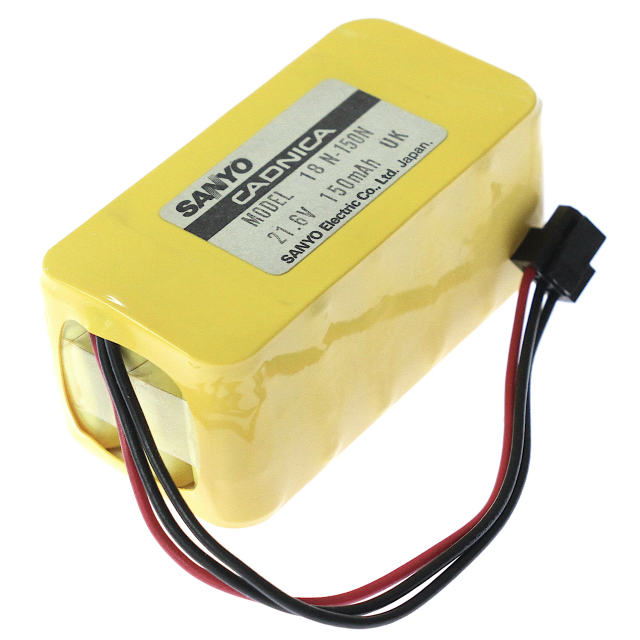

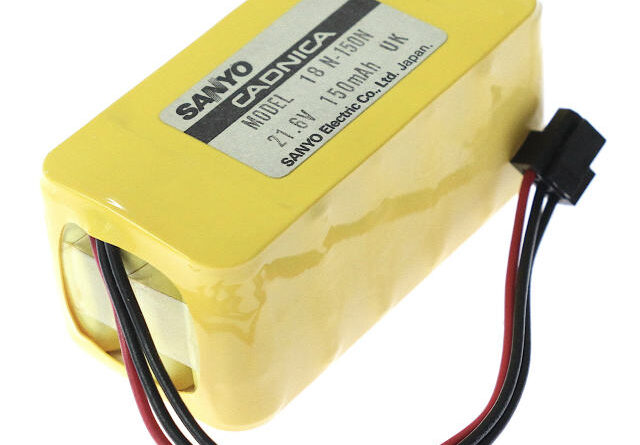

製品・バッテリーの基本仕様

• 対象駆動器：SEIKO 交流式アウトドアクロック駆動器 APX-100（および同等シリーズ）
• バッテリー型番：MODEL 18N-150N / VS-921
• 定格電圧：21.6V
• 定格容量：150mAh
• 電池種類：ニカド蓄電池（Ni-Cd）

内蔵バッテリーの役割と重要性

APX-100などの親機（駆動器）は、普段はAC電源（100V）で動作し、子時計へ駆動信号を送出しています。

• 停電補償（バックアップ）機能：万が一の停電時にも、内部の水晶時計回路や時刻データ保持のために電力を供給し続けます。
• ニカド（Ni-Cd）電池の特性：微少電流での常時充電（トリクル充電）に強く、耐熱性・信頼性が高いため、長年にわたり屋外設置の駆動器用バックアップ電源として広く採用されてきました。

交換時期と劣化のサイン

ニカド電池の期待寿命は一般的に約3〜5年です。長期間交換していない場合、以下のような症状が発生します。

1. 瞬時停電での時刻ズレ：わずかな停電後に親機の時計が止まったり、時刻が大幅にズレる。
2. エラー表示・アラーム：本体に「バッテリー点検」や「停電補償低下」などの警告表示・ランプ点灯が出る。
3. 液漏れ・膨張：長年の通電により電池セルが劣化し、液漏れや端子の腐食を引き起こす。

バッテリー交換手順と注意点

屋外クロック駆動器は高電圧（AC100V）を取り扱う機器です。安全に作業を行うための基本ステップです。

1. 電源の遮断 作業前に必ず駆動器の主電源ブレーカーを落とすか、電源プラグを抜いて安全を確保してください。
2. 旧バッテリー（18N-150N / VS-921）の取り外し
   • ケースを開け、基板上またはバッテリーホルダーに接続されているコネクタ（リード線）を抜きます。
   • 周囲の基板に液漏れによる粉ふきや腐食がないか目視で確認します。腐食がある場合は拭き取るか、清掃を行います。
3. 新バッテリーの取り付け
   • 純正品または互換・後継仕様品（21.6V / 150mAh ニカド電池、同等コネクタ形状）を用意します。
   • 極性（＋・−）とコネクタの挿し込み向きに注意してしっかり接続します。
4. 復旧と充電
   • 主電源を投入し、駆動器の初期設定（時刻合わせや子時計の送り動作）を行います。
   • 交換直後はバッテリーが十分に充電されていないため、約24時間以上の常時通電を行い、フル充電状態にしてください。

補足・購入時のポイント

• 互換品・特注パックの選定：18N-150N や VS-921 は旧型の型番であるため、メーカー純正の供給が終了している場合があります。その際は、産業用バッテリーの組み電池加工業者などで「21.6V 150mAh / コネクタ形状指定」の互換パックとして手配するのが一般的です。
• 廃電池の処分：取り外したニカド電池は有価金属（ニッケル・カドミウム）を含むため、産業廃棄物処理またはリサイクル協力店へ回してください。
