[4N-800AR]Ushikata プラニメーター X-PLAN360 シリーズ 他 バッテリーセル交換 関連情報

Ushikata（牛方商会）のプラニメーター X-PLAN360 シリーズ におけるバッテリー交換および保守運用についての関連情報をまとめました。機器のメンテナンスや互換バッテリー手配の参考としてご活用ください。

1. バッテリー仕様の整理

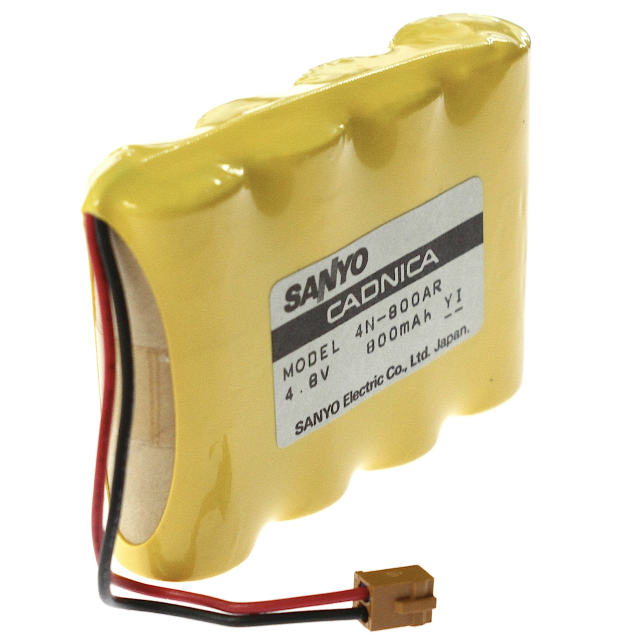

• 純正型番: 4N-800AR
• 定格電圧: 4.8V
• 公称容量: 800mAh
• 元のセル規格: ニカド充電池（Ni-Cd / 単4型×4本直結パック相当）

2. ニッカド（Ni-Cd）からニッケル水素（Ni-MH）への置き換え

現在、ニカド電池は環境規制（RoHS指令等）および生産終了に伴い、入手が難しくなっています。市販されている互換パックやセル交換サービスでは、基本的にニッケル水素電池（Ni-MH）が採用されますが過充電への注意が必要です。

• 互換性: ニッケル水素電池（Ni-MH）は、電圧（4.8V）と本体の充電ロジックは適合するため問題なく使用可能ですが過充電になる可能性があるので充電時間を決めて充電する必要があるため、純正と同じニッカドセルにて交換することを強くお勧めします。
• メリット: 容量が 800mAh から 1000mAh〜1200mAh 程度に向上し、連続稼働時間が伸びます。
• 自己放電: Ni-MH は Ni-Cd に比べて不使用時の自己放電がやや大きいため、長期保管後の使用前には必ず満充電を行ってください。

3. バッテリー交換時の注意事項

1. コネクタと極性の確認
   • 互換バッテリーや汎用4.8Vパックを購入する場合、基板側の挿入コネクタ（ピン間隔や端子の向き・赤/黒リード線の極性）が適合しているか必ず確認してください。
2. 充電器の仕様
   • 純正 AC アダプター（充電器）をそのまま使用可能です。ただし、Ni-MH 電池に換装した場合は過充電を避けるため、満充電状態での長時間の挿しっぱなしはお控えください。
3. バッテリー劣化のサイン
   • 充電器をつないだままでないと電源が入らない。
   • フル充電しても数値表示が途中で消える、またはエラー表示が出る。
   • バッテリーパックの膨張や液漏れ（端子の白粉・腐食）。

4. X-PLAN360 シリーズ長寿命化のための保守ガイド

• 定期的な通電・充電: 長期間使用しない場合でも、半年に1回程度充電を行うことで電池の完全放電（セル破壊）を防げます。
• バックアップ電池の確認: メモリ保持用のコイン電池等を内部に備えている機種の場合、メインバッテリー交換後も設定が消える時は内部電池の消耗も疑ってください。
• コネクタ接点ケア: 長期保管品はバッテリー接続端子の酸化（青錆や黒ずみ）により接触不良を起こしやすいため、接点復活剤などで清掃を行うと動作が安定します。
