[MODEL NO. BTR-06(S)]フジクラ Fujikura 光ファイバー融着接続機 FSM-17S、FSM-17R、FSM-50S、FSM-50R 他 バッテリーセル交換 関連情報

フジクラ（Fujikura）製の光ファイバー融着接続機（FSM-17S / 17R / 50S / 50R）用バッテリー「BTR-06(S)」に関する、保守・運用のためのガイド情報です。

本機種は長年現場で愛用されている名機ですが、バッテリーの特性（ニッケル水素：Ni-MH）を正しく理解することが、作業効率の維持とコスト削減の鍵となります。

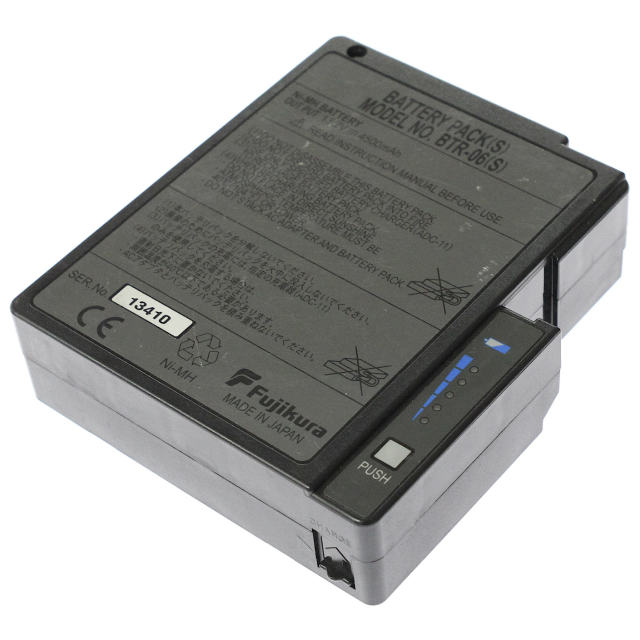

1. バッテリー（BTR-06S）の基本スペック

まずは、お手持ちの純正バッテリーの仕様を再確認しておきましょう。

• 型番： BTR-06(S) / BTR-06 / BTR-06A（※仕様により末尾の文字が異なる場合があります）
• 公称電圧： 13.2V
• 公称容量： 4500mAh (4.5Ah)
• セル種類： ニッケル水素（Ni-MH）電池

2. ニッケル水素（Ni-MH）特有の注意点とメンテナンス

現在の主流であるリチウムイオン電池とは異なり、BTR-06(S)に採用されているニッケル水素電池には「メモリー効果」があります。

💡 メモリー効果対策（リフレッシュ充電）

バッテリーを使い切る前に継ぎ足し充電を繰り返すと、融着機が「まだ残量があるのに電圧が下がった」と誤認識し、使用可能時間が極端に短くなります。

• 対策： 定期的に融着機や専用充電器（ADC-11やDCC-11など）のリフレッシュ機能（放電機能）を使い、完全に放電させてから満充電にしてください。

💡 長期保管時の注意（自己放電）

ニッケル水素電池は、使っていなくても少しずつ電気が抜ける「自己放電」が激しい特性を持っています。

• 対策： 数ヶ月放置すると完全に放電し（過放電）、最悪の場合バッテリーが眠ってしまい充電できなくなります。長期保管する際も、数ヶ月に一度は定期的に充電を行ってください。

3. 現在の運用・リプレイス（買い替え）の選択肢

FSM-50SやFSM-17Sシリーズは発売から年数が経過しており、純正の新品バッテリーを入手することが難しくなっているか、価格が高騰しているケースがあります。現在、現場では以下の3つの選択肢が主流です。

① 互換バッテリー（サードパーティ製）の購入

現在、ネット通販などで「BTR-06 互換品」として、中国製などの安価なバッテリーが流通しています。

• メリット： コストが非常に安い。
• デメリット： 品質にバラつきがあり、公称容量（4500mAh）より早く寿命が来るリスクがある。

② セル交換（リビルド・リフレッシュサービス）の利用

専門業者に古いBTR-06(S)を送り、中身の電池セルだけを新品（場合によっては容量アップしたセル）に交換してもらう方法です。

• メリット： 純正のケースや基板をそのまま使うため、融着機との相性問題が起きにくい。エコロジー。
• デメリット： 業者への往復送料や作業日数がかかる（即納できない）。

③ ACアダプタ・外部電源での運用

現場に100V電源（またはインバーター付きの車載電源）がある場合、バッテリーを介さずACアダプタ（ADC-11等）から直接電源を供給して運用します。バッテリーの劣化を気にする必要がなくなります。

4. トラブルシューティング（よくある症状と対策）

• 症状：充電器に挿してもエラーランプがつく、または充電がすぐ終わる
  • 原因： 過放電によるバッテリーの寿命、または一時的な電圧低下。
  • 対策： 何度か抜き差しすると充電が始まることもありますが、改善しない場合はセルの寿命（寿命目安：充放電約300〜500回）です。
• 症状：満充電したのに数回融着しただけで「バッテリー残量小」になる
  • 原因： メモリー効果の発生。
  • 対策： 上述の通り、完全放電⇒満充電のリフレッシュを2〜3回繰り返してみてください。それでもダメな場合はセルの劣化です。

5. 安全のための廃棄方法

ニッケル水素電池はリサイクル可能な貴重な資源です。 寿命を迎えたバッテリーを処分する際は、絶対に一般ゴミとして捨てず、端子部分にビニールテープなどを貼って絶縁した上で、産業廃棄物として適切に処理するか、家電量販店等のリサイクルBOX（JBRC協力店）に回収を依頼してください。
