[B9914PS、P-12AS/F8G1]YOKOGAWA 横河電機コンパクトキャル CA100 255701-U2 他バッテリーセル交換関連情報

2026年4月24日スタッフ

横河電機（YOKOGAWA）の名機、コンパクトキャル CA100（型番：255701-U2等）を長く愛用するための、バッテリー交換やメンテナンスに関するガイドを作成しました。

この機種は、直流電圧・電流の発生と測定が同時に行える非常に精度の高いキャリブレータですが、発売から時間が経過しているため、特に電源周りのケアが運用の鍵となります。

1. バッテリー仕様の詳細とリプレイス

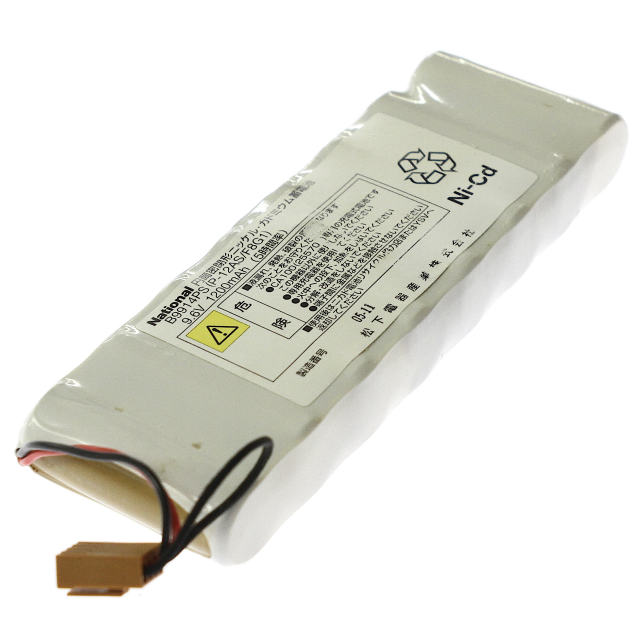

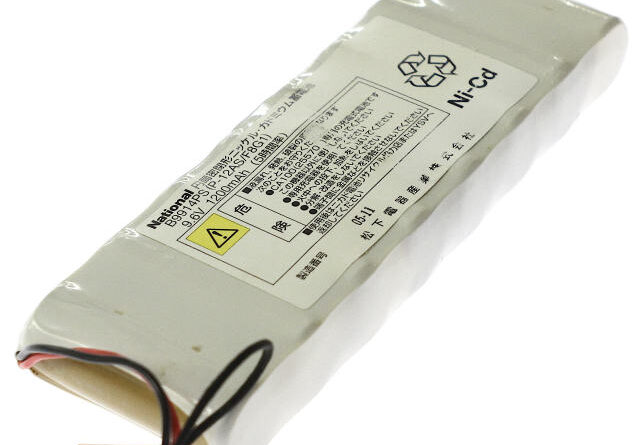

純正バッテリー（B9914PS / P-12AS/F8G1）は、現在では入手が難しくなっているケースが多いです。交換の際は以下のスペックを基準に検討してください。

純正スペック: 9.6V / 1200mAh
種類: ニッケルカドミウム（Ni-Cd）電池
構造: 単3形相当のセルが8本組み合わさったパック構造

[!TIP] 互換バッテリーの注意点 現在はNi-Cd（ニカド）に代わり、Ni-MH（ニッケル水素）の互換品が流通しています。容量が2000mAh〜2500mAhと大きくなっているものが多いですが、充電回路との相性に注意が必要です。純正ACアダプタでの充電時間が変わる（長くなる）可能性があります。

2. 適合ACアダプタと電源管理

AC駆動で使用する場合、または充電を行う場合は、指定の電圧・極性を守る必要があります。

ACアダプタ型番: B9638LV（または同等品）
出力: DC 12V 500mA程度
極性: センターマイナス（※一般的なセンタープラスと異なる場合があるため、必ず本体背面の刻印を確認してください）

3. CA100を長く使うためのメンテナンス・チェック

古い計測器において、バッテリー劣化以外に注意すべきポイントです。

① 液漏れリスクの回避

長期間使用しない場合は、必ずバッテリーパックを本体から外してください。ニカド電池が液漏れを起こすと、本体基板の配線を腐食させ、修理不能（校正不可）になる恐れがあります。

② 端子のクリーニング

バッテリー接点や、出力・入力端子が酸化していると、接触抵抗により正確な測定・発生ができなくなります。無水エタノールを染み込ませた綿棒などで定期的に清掃してください。

③ 校正の重要性

CA100は「現場用標準器」です。DIYでバッテリーを交換しても動作はしますが、計測器としての信頼性を維持するには、定期的な校正（精度の確認）を推奨します。

4. 故障かな？と思ったら

電源が入らない: バッテリーの寿命、または内部のヒューズ断線が考えられます。
表示が薄い: 液晶の劣化、あるいは内部電圧の不安定さが原因です。
「CAL」エラーが出る: 内部メモリの異常や、経年による精度の大幅なズレが疑われます。

5. 代替機種の検討（リプレイス）

もし本体の基板寿命や故障により買い替えを検討される場合、現行の後継・推奨モデルは以下になります。

CA310: 直流電圧・電流に特化した、より高精度な後継モデル。
CA71: 電圧・電流に加え、抵抗や熱電対なども扱える多機能モデル。

お手元のCA100は、しっかりとした造りの優れた計測器です。適切なバッテリー管理を行うことで、まだまだ現役で活躍させることができます。
