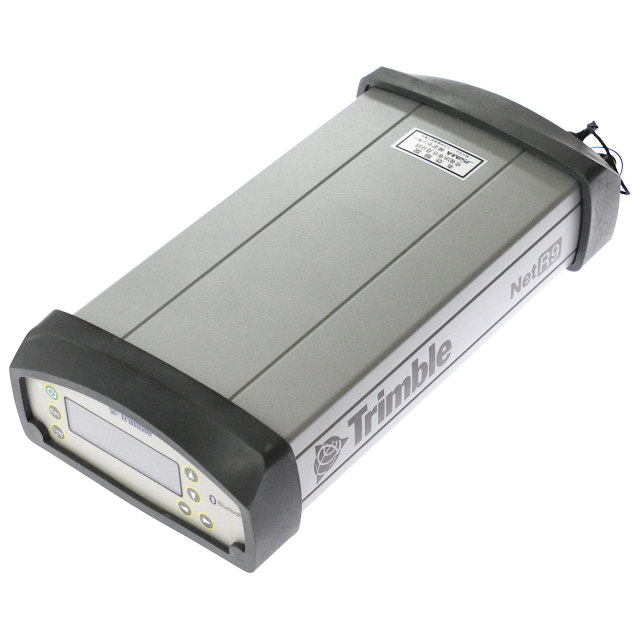

[Trimble NetR9]Trimble トリンブル バッテリーセル交換 関連情報

Trimble NetR9（トリンブル）のリファレンス受信機におけるバッテリー情報は、長期的な観測やフィールドでの運用において非常に重要です。

以下に、バッテリーの仕様、交換方法、および運用上の重要ポイントをガイド形式でまとめました。

---

1. 内蔵バッテリーの基本仕様

NetR9には、外部電源が遮断された際のバックアップや、単体での動作を支えるリチウムイオン（Li-ion）バッテリーが内蔵されています。

• 駆動時間: 最大約 15時間（設定や通信環境により変動）。
• 電圧/容量: 7.4V / 7,800mAh（型番：56108, EPG-0908）。
• 役割: 外部電源供給時の**無停電電源装置（UPS）**として機能し、落雷や停電によるデータ欠損を防止します。

---

2. 内蔵バッテリーの交換ガイド

内蔵バッテリーは消耗品であり、数年の使用で保持容量が低下します。交換は以下の手順で行いますが、防水性能（IP67）を維持するため慎重な作業が必要です。

取り外しと取り付けの手順

1. 接続の解除: すべての外部ケーブルを取り外し、清潔な環境で作業します。
2. エンドキャップの取り外し: 背面のトルクスネジ（4箇所）を外し、リアパネルをゆっくりと引き出します。
3. コネクタの抜き差し: バッテリーから基板へ繋がる赤と黒のワイヤー（白いコネクタ）を真っ直ぐ引き抜きます。
4. ブラケットの取り外し: バッテリーを固定している2本のネジとブラケットを外すと、バッテリーを引き出せます。
5. 再装着: 新しいバッテリーを挿入し、ブラケットを固定、コネクタを確実に差し込んでからパネルを閉じます。注意: ゴム製のガスケット（パッキン）が正しく装着されているか確認してください。ここがずれると浸水の原因になります。

---

3. 外部電源とケーブルの運用

長期間の常時観測では、外部バッテリーやソーラーシステムとの併用が一般的です。

• 外部バッテリー: 12V 18Ah程度のバッテリーを使用した場合、約2日間の連続駆動が目安です。
• 推奨ケーブル: ポート2（Lemo 7ピン）を介してDC電源を供給します。
  • PN 20002-90G（DC電源ケーブル）
  • PN 36451-02（1PPS出力/イベント入力兼用）
• PoE供給: LANケーブル（Port 1）を介したPower over Ethernetでの受電も可能です。

---

4. 電源管理設定の重要ポイント

Webインタフェースの「Receiver Configuration」→「General」メニューで以下の設定を確認してください。

• UPS設定: 外部電源喪失時に内蔵バッテリーに切り替えるかどうかを選択できます（通常はEnable）。
• シャットダウン電圧（Shutdown Voltage）: * バッテリーの過放電を防ぐため、一定電圧以下で停止するよう設定します。
  • 推奨値: 起動電圧（Power On）とシャットダウン電圧の差を1.3V以上に保つことが、安定した自動再起動のために推奨されます（例：起動 12.5V / 停止 11.0V）。
• パワーセーバーモード: フロントパネルのディスプレイを自動消灯させ、消費電力を微減させることが可能です。

---

5. メンテナンスと保管のコツ

• 長期保管時: バッテリーの劣化を防ぐため、完全に放電した状態での放置は避けてください。50%程度の充電状態で、涼しく乾燥した場所に保管するのが理想です。
• 温度環境: 極端な低温下ではバッテリー容量が一時的に低下し、高温下では寿命が短くなります。
