[BTR-04]フジクラ Fujikura 光ケーブル融着接続機 FSM-16R 他 バッテリーセル交換 関連情報

フジクラ（Fujikura）の名機、FSM-16Rをご愛用ですね。この機種は現場での信頼性が非常に高いモデルですが、発売から時間が経過しているため、特に「バッテリー（BTR-04）」の運用やメンテナンスが継続使用のカギとなります。

技術的な背景を含め、ユーザーガイド風に情報をまとめました。

---

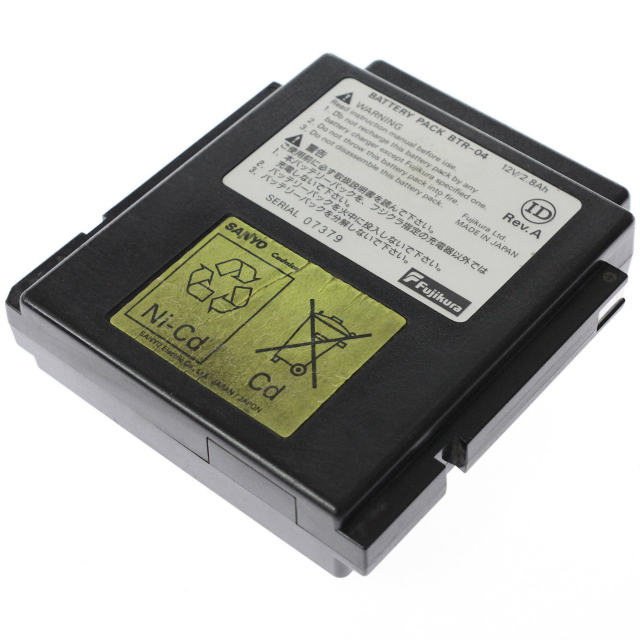

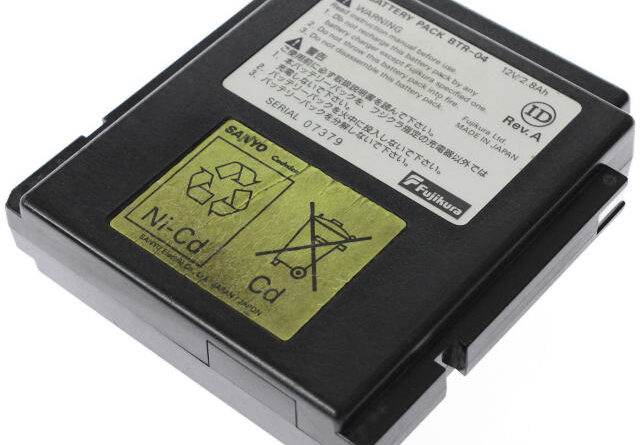

1. バッテリー（BTR-04）の特性と現状

純正のBTR-04はニッケルカドミウム（Ni-Cd）電池を採用しています。

• スペックの再確認: 12V / 2.8Ah。
• ニカド電池の宿命「メモリー効果」: 完全に使い切る前に充電を繰り返すと、見かけ上の容量が減ってしまいます。リフレッシュ（完全放電後の満充電）が推奨されます。
• 現在の入手性: 純正品は生産終了しているケースが多く、現在は「セル交換（リセル）」サービスを利用するか、互換バッテリーを探すのが一般的です。

2. 光ファイバ融着接続機 FSM-16R の運用ガイド

FSM-16Rは、多心光ファイバ（テープ心線）の一括融着に対応したモデルです。安定した施工のために以下の点に注意してください。

放電キャリブレーション（放電検査）

環境（気温・湿度・気圧）が変わると放電強度が変化します。

• 実施タイミング: 作業開始前、または電極棒を掃除・交換した後は必ず実施してください。
• メリット: 接続損失（ロス）を最小限に抑え、再接続の手間を省けます。

電極棒（ELCT2-20A）のメンテナンス

• 寿命の目安: 一般的に2,000回〜3,000回程度の放電が交換の目安です。
• 清掃: 接続ロスが増えてきたら、専用の電極クリーナーやエタノールで先端の酸化物を取り除いてください。

---

3. 周辺アクセサリーとの互換性

FSM-16Rを使用する上で欠かせない周辺機器の情報です。

項目	型番・詳細	備考
ACアダプタ	ADC-07	バッテリーなしで駆動させる際に必要
充電コード	DCC-05	バッテリーを本体装着状態で充電する場合に使用
電極棒	ELCT2-20A	FSM-16R/11R/17S/18Sなどと共通
カッター	CT-20 / CT-30	良好な切断端面が融着成功の8割を決めます

4. 長く使うためのアドバイス

重要：バッテリーの保管について ニカド電池は自己放電が激しいため、長期間使用しない場合でも数ヶ月に一度は充電を行ってください。完全に放電した状態で放置すると、セルが反転し再充電不能（死亡）になるリスクが高まります。

トラブルシューティングのヒント

• エラー「光ファイバが見つかりません」: 多くの場合、V溝（ファイバを載せる溝）の汚れが原因です。細いブラシやピンセットで清掃してください。
• 接続ロスが大きい: ファイバカッターの刃が摩耗していないか、または「放電パワー」が弱くなっていないかを確認してください。
