[CYK-8X43SC2000]SHIMPO 充電式電池内蔵タイプデジタルストロボスコープ DT-315 DT-315N DT-315P 他 バッテリーセル交換 関連情報

💡 デジタルストロボスコープの基本機能

デジタルストロボスコープは、高速で回転または往復運動している物体に光を当て、その閃光（フラッシュ）の周期を調整することで、物体が静止しているように見せる、あるいは**ゆっくり動いているように見せる（スローモーション）**ための測定器です。

これにより、物体の回転速度（rpm）の測定や、動作中の**ブレや異常の目視による解析（ストップモーション分析）**が可能になります。

---

🔋 DT-315/DT-315N/DT-315P シリーズの主な特長（DT-315Nを例に）

これらのモデルは充電式電池内蔵のコードレスタイプで、計測場所を選ばずに使用できる点が大きなメリットです。

1. 広範囲計測と高精度

• 計測範囲：**40.0～35,000 rpm（fpm：flashes per minute）**と広範囲な計測が可能です。
• 閃光源：キセノンランプを使用し、高精度の閃光を実現しています。

2. 位相調整機能

• 同期状態（物体が静止して見える状態）を保ったまま、光のタイミングをずらすことで、像の位置を移動させることができます。これにより、物体を全周にわたって観察したり、特定の観察したい位置に固定したりすることが容易になります。

3. 外部信号による同期・遅延発光

• 外部信号用コネクタを標準装備。
  • 外部信号（例：回転検出センサーからのパルス）に同期させて発光させることができます。
  • 遅延発光（ディレイ発光）：外部信号が入った後、設定した角度（0～359∘）または時間（0～2000 ms）だけ遅らせて発光させることが可能です。これにより、回転体の特定の動作タイミングを詳細に解析できます。

4. メモリ機能

• 電源オフの際に、直前の発光周波数を記憶し、次に電源を入れた時にその周波数で発光を開始できます。

5. DT-315P（印刷機用汎用形）について

• DT-315Pは、主に印刷機などのラインでの使用を想定したモデルで、ロール上の絵柄などの目視検査に適した機能を持つ場合があります（基本的な仕様はDT-315Nに近い場合が多いです）。

---

⚡ バッテリーと関連情報（CYK-8X43SC2000）

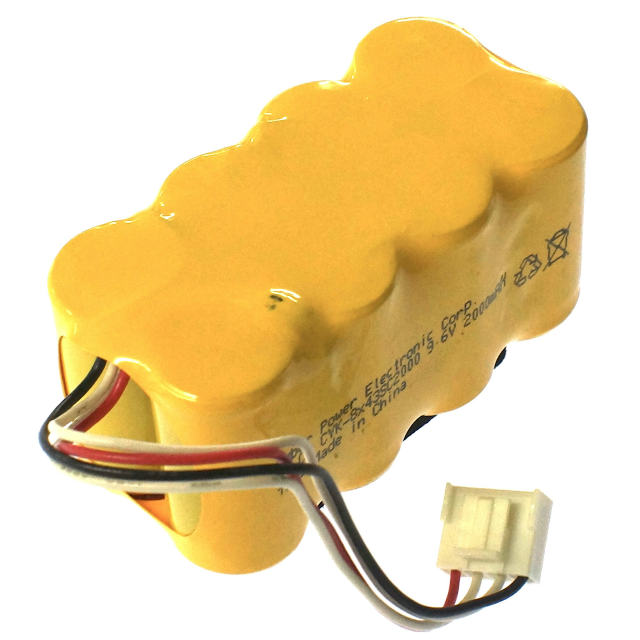

ご提示の「CYK-8X43SC2000」は、これらのストロボスコープ（DT-315、DT-315N、DT-315P）に使用されている充電式電池パック、またはその互換品の型番の一つに関連しています。

バッテリーの仕様（一例）

• 種類：ニカド電池（Ni-Cd）
• 電圧：9.6 V
• 容量：2000 mAh
• 電源：専用ニカド電池または付属の**ACアダプタ**（急速充電対応）
• 連続発光時間：ニカド電池で約1時間（使用頻度により異なる）

バッテリーリフレッシュサービスについて

ニカド電池は寿命が来ると、充電しても十分な性能を発揮できなくなります。 このため、[CYK-8X43SC2000]などの型番で、既存のバッテリーケースを再利用し、内部の電池セルのみを新品に交換する**「バッテリーリフレッシュ（セル交換）サービス」**が提供されていることがあります。 本体買い替えに比べ安価に済むため、古い機種をお使いの場合に有用な選択肢となります。

---

🔧 使用・活用のヒント

1. 回転体の観察：
   • 回転速度の測定：物体が静止して見える状態の発光周波数（fpm）を読み取ることで、回転速度（rpm）が分かります。
   • スローモーション観察：回転速度よりわずかに低い周波数で発光させることで、回転体の動作をスローモーションのように観察し、異常なブレや振動をチェックできます。
2. 外部同期の活用：
   • 外部センサーからの信号と同期させることで、回転速度が変動する対象物でも安定した観察が可能です。
3. 注意点：
   • ストロボの閃光は目に強い刺激を与える可能性があるため、使用時は直視を避けるなど、安全に十分配慮してください。
   • 充電池の寿命が測定精度や連続使用時間に影響するため、十分な充電状態を保つことが重要です。

この機種のバッテリーリフレッシュサービスのお申し込みはこちら
