[PCA1322-0000 100396]Profoto B2 シリーズ他リチウムイオンバッテリーセル交換関連情報

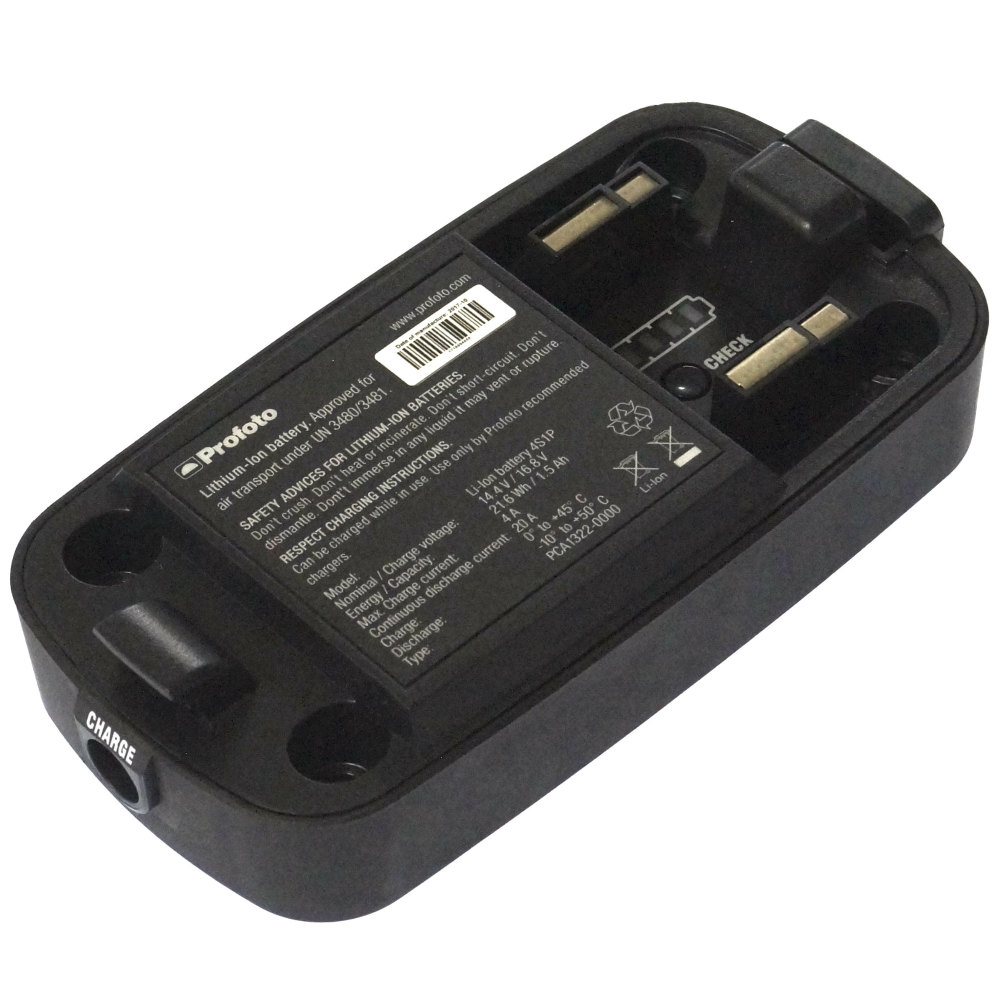

Profoto B2 250 AirTTL システムの心臓部ともいえるリチウムイオンバッテリー（型番：PCA1322-0000 / 100396）について、その特徴や運用のアドバイスをガイド形式でまとめました。

Profoto B2はすでに生産完了（ディスコン）となっているモデルですが、その携行性の高さから今なお愛用者が多い名機です。

1. スペックと基本性能

このバッテリーは、B2ジェネレーター専用に設計された交換式バッテリーです。

バッテリー上面、またはB2本体のディスプレイで残量を確認できます。

リチウムイオンバッテリーを劣化させないための重要なポイントです。

数ヶ月使用しない場合でも、3ヶ月に一度は残量を確認し、必要であれば補充電を行うことでバッテリーの寿命を延ばすことができます。

もしチャージャーを繋いでも反応がない場合は、端子部分を乾いた布で清掃してください。それでも反応がない場合は、内部の保護回路が働いているか、セルの寿命の可能性があります。

現在、新品の入手が難しくなりつつあります。オークションや中古市場で探す際は、**「PCA1322-0000」または「100396」**という型番がB2専用であることを確認してください。

注意: B1用のバッテリー（型番 100323）とは形状が全く異なるため、互換性はありません。

MOSFETの不具合によって放電量（取り出せる電流や電圧）が著しく低下することは十分にあり得ます。

「全く動かない（0%）」わけではないのに、パワーが出ない、あるいはすぐにライトが暗くなってしまうといった症状には、以下の2つの技術的理由が考えられます。

MOSFETが完全に焼き切れる（オープン）手前の**「半壊状態」**になると、本来は極めて低いはずのON抵抗（RDS(on)）が数倍〜数百倍に増大することがあります。

電圧降下の発生: 抵抗が増えると、そこで大きな電圧降下が発生します。例えば、電池自体には 4.0V あっても、MOSFETを通った後の基板出力では 3.0V まで落ちてしまうような現象です。
発熱への変換: 本来LEDへ行くはずのエネルギーが、故障したMOSFETで熱として消費されます。これにより、フラッシュライトが異常に熱くなったり、保護回路が「電圧不足（CUV）」と誤判定してすぐに消灯したりします。

MOSFET自体ではなく、BMSの制御回路（ゲートドライバ）がダメージを受けているケースです。

「絞られた」状態: MOSFETは門（ゲート）にかける電圧によって、流れる電流量をコントロールします。この駆動回路が壊れてゲート電圧が十分に上がらないと、MOSFETは「半分閉まった蛇口」のようになり、一瞬だけ大電流を流そうとしても必要な電流が通りません。

もし以下のような挙動が見られるなら、MOSFETの特性劣化が疑われます。

症状	推測される原因
弱光モードは点くが、ターボ（爆光）にすると即落ちする	大電流を流した瞬間の電圧降下が大きく、BMSの低電圧保護が作動している。
電池は満充電なのに、ライトの光が以前より黄色っぽく暗い	MOSFETの抵抗増大により、LEDに届く電圧が不足している。
点灯して数秒で、グリップ付近（基板の位置）が猛烈に熱くなる	故障したMOSFETが電力を熱に変えてしまっている。
