[14/500AA 2列]YUASA GSユアサ ジーエスユアサ 非常灯電池 産業用照明 誘導非常灯 住設警報機器 バッテリーセル交換 関連情報

GSユアサ（ジーエス・ユアサ）製の非常灯・誘導灯用交換バッテリー「14/500AA（2列配置）」に関する仕様、用途、交換時の注意点などをまとめたテクニカルガイドです。

1. 型番と仕様の読み解き

型番の「14/500AA」は、内部で使用されている単電池の規格と直列数を示しています。

• セル構成（14）: 単電池が14本直列で接続されています。
• 公称電圧: ニッケル・カドミウム（Ni-Cd）蓄電池の単セル公称電圧は約1.2Vのため、全体で 16.8V（1.2V × 14本）となります。
• 定格容量（500AA）: 単3サイズ（AA）セルを採用しており、公称容量は 500mAh（0.5Ah）です。

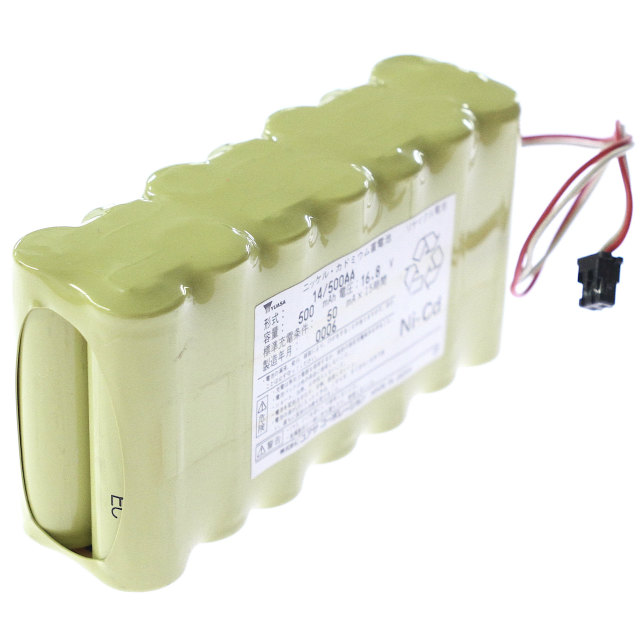

• 形状（2列）: 7本×2列などの並列レイアウトでシュリンクパック（熱収縮フィルム包装）されており、細長い器具内のバッテリースロットに収まる設計になっています。

2. 主な用途

主に防災設備・産業用照明器具のバックアップ電源として用いられます。

• 誘導灯・非常灯: 火災や停電時に通路誘導灯や非常用照明器具を一定時間（20分間〜60分間）点灯維持させるための電源。
• 住設・防災警報機器: 火災報知盤、受信機、非常放送設備、住宅・集合住宅向け警報設備の制御回路やバックアップ電源。
• 産業用制御装置: 停電時のシーケンスバックアップやメモリ保持用電源。

3. 交換と取り扱いのポイント

非常灯・誘導灯のバッテリーは消防法や建築基準法に基づき定期的な点検・交換が求められます。

• 推奨交換サイクル:
  • 常用電源（トリクル充電／フロート充電）に常時接続されているため、通常 4〜6年 が交換推奨の目安です。
  • 経年劣化すると内部抵抗が増加し、非常時の規定点灯時間（例: 20分以上）を満たせなくなります。
• コネクタ・極性の確認:
  • 同型番であっても、器具メーカーや製造ロットにより接続コネクタの形状（端子ピッチ、ロック機構）やピン配列（極性）が異なる場合があります。交換時は既存バッテリーのコネクタ形状およびリード線（赤: プラス、黒: マイナス）の極性を必ず照合してください。
• 初期充電の必要性:
  • 交換直後のバッテリーは自己放電している場合があるため、器具取り付け後、満充電状態になるまで 24〜48時間の連続通電（充電） を行ってから点検スイッチ等で点灯テストを実施してください。
• 安全上の注意事項:
  • ニッケル・カドミウム蓄電池はショート（短絡）させると急激に大電流が流れ、発熱・破裂・発火の危険があります。作業時は端子同士の接触に注意してください。
  • 使用済みのバッテリーは産業廃棄物（資源有効利用促進法に基づくリサイクル対象）として、ニカド電池回収ルートに則って適切に廃棄・リサイクルを行ってください。
