[KFQ76、MODEL 10N-2000CB]TOEX オーバードア 跳ね上げ式カーポート 他 バッテリーセル交換 関連情報

TOEX（現LIXIL）の電動跳ね上げ門扉（オーバードア／アップゲート）で使用されている停電補償用・非常用バッテリーユニット「KFQ76（内蔵セル型番: 10N-2000CB）」に関する仕様、交換・調達の選択肢、および安全なメンテナンス手順をまとめたガイドです。

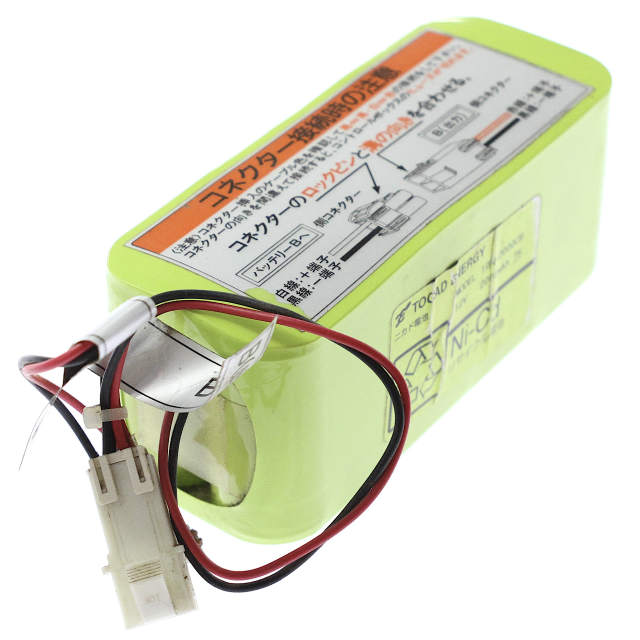

1. バッテリーの基本仕様

• 純正型番: KFQ76
• 内蔵セル表記: MODEL 10N-2000CB
• セル構成: ニッケル・カドミウム蓄電池（Ni-Cd） 単1サイズ相当・10セル直列接続
• 定格電圧: 12V（公称 1.2V × 10本）
• 公称容量: 2000mAh
• 主な役割: 普段は常時トリクル充電（微弱充電）を行い、停電時にもゲートを数回手動操作または電動開閉できるようにバックアップ電源として機能します。

2. 寿命と代表的な劣化症状

Ni-Cdバッテリーの期待寿命は通常4〜5年程度です。屋外設置の制御盤内に収まるため、夏場の高温・冬場の低温による環境ストレスで劣化が進みやすい傾向があります。

• 停電時に動かない・ロック解除できない: 停電発生時にバックアップ給電ができず、動作不能になる。
• 制御盤のエラー表示・ブザー警告: バッテリー電圧低下（Low Battery）を検知し、ランプ点滅や警告音が鳴り続ける。
• 外観の異常: 被覆（シュリンクフィルム）の膨らみ、端子周辺の緑青（サビ）や粉吹き（液漏れ）。

3. 交換・調達の選択肢と注意点

現在、Ni-Cd電池は環境規制（RoHS指令等）により一般市場での流通が縮小しています。主な入手ルートと検討点は以下のとおりです。

1. LIXIL公式ルート（純正補修部品）
   • 最も安全でコネクタ形状も完全一致しますが、旧型モデルの場合は保守期間終了（廃番）となっているケースがあります。まずはLIXILパーツショップや施工業者への問い合わせが推奨されます。
2. 互換バッテリー／再生リビルド品（専門業者）
   • 同等規格（12V / 2000mAh〜3000mAh、コネクタ形状適合）で組み立てられた互換パックや、ケース・配線を流用して新品セルを組み直すリビルドサービスを利用する方法です。
   • 容量（mAh）について: 2000mAh以上のもの（例: 2500mAhや3000mAhのNi-MHなど）を案内される場合がありますが、充電回路との相性や発熱特性が異なるため、Ni-Cd指定の回路に対しては可能な限りNi-Cd同等品を選ぶか、互換保証のある製品を選択してください。
3. コネクタ仕様の確認
   • 接続端子（コネクタ形状、ピン数、極性）が純正ハーネスと完全に一致しているか、購入前の確認が不可欠です。

4. 安全な交換作業ステップ

作業前には必ず感電やショート事故を防ぐ対策を行ってください。

1. 主電源の遮断
   • 制御盤内のブレーカーを落とすか、電源コンセントを抜いてゲートへの給電を完全に停止します。
2. 古いバッテリーの取り外し
   • 制御盤カバーを開け、固定バンドやホルダーからバッテリー本体を外します。
   • コネクタのツメを押さえながら、配線を引っ張らずにコネクタ本体を持って慎重に引き抜きます。
3. 端子・内部の清掃
   • 液漏れや粉吹きが見られる場合は、絶縁手袋を着用の上、乾いたウエスなどで粉を除去してください。
4. 新品バッテリーの取り付け
   • コネクタの極性（赤/黒）を確認して奥まで確実に差し込み、ホルダーへしっかり固定します。
5. 電源復帰と初期充電
   • カバーを閉めて主電源を復帰させます。新品バッテリーは工場出荷時に満充電されていないため、通電開始から24時間程度はトリクル充電を行ってからバックアップ動作テストを行ってください。

5. 廃棄時の注意

Ni-Cd電池は「カドミウム」を含む産業廃棄物・有害資源です。一般ゴミとして廃棄することは法律で禁じられています。

• JBRC協力店（家電量販店やホームセンターの回収ボックス）に持ち込むか、交換を依頼した電気工事・サッシ施工業者に引き取りを依頼してください。
• 回収時はショート防止のため、コネクタ部分にビニールテープ等を巻いて絶縁処理を行ってください。
