[3-C1.0]SEIKO セイコー ソーラー式 アウトドアクロック 駆動器 QP-60(R) QP-70(R) 他 バッテリーセル交換 関連情報

SEIKO（セイコー）のソーラー式 outdoor clock（屋外用大型時計）駆動器「QP-60(R)」「QP-70(R)」等で使用されている内蔵蓄電池（古河電池製 3-C1.0）の交換・保守に関する技術ガイドです。

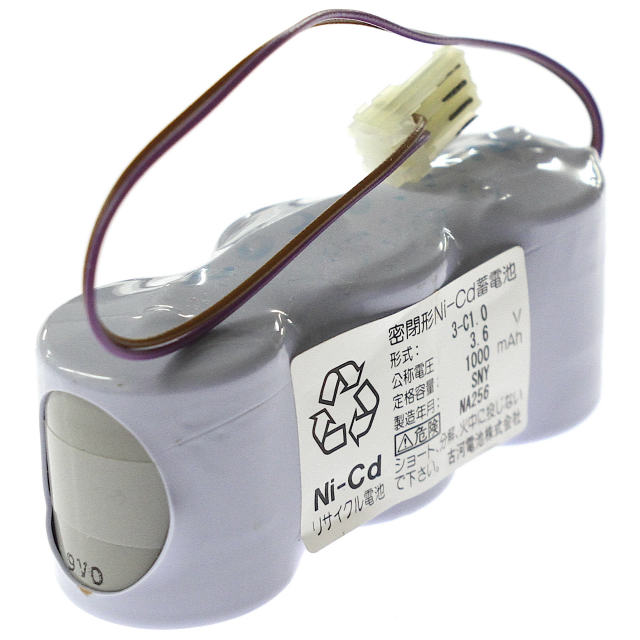

1. バッテリーの基本仕様

駆動器内に組込まれている補助電源（制御・運針維持用ニカド電池）の定格スペックは以下の通りです。

• 適合メーカー・型番： 古河電池（FB） 3-C1.0
• 組電池構成： ニッケルカドミウム蓄電池（Ni-Cd） 単3形相当 3セル直列
• 公称電圧： 3.6V
• 公称容量： 1000mAh (1.0Ah)
• 主な用途： ソーラー屋外時計 駆動器（QP-60, QP-60R, QP-70, QP-70R シリーズ等）の無日照時バックアップ・停電補償用

2. 機器の動作仕組みと電池の役割

ソーラー式アウトドアクロックは、日中に太陽光パネルで発電した電力で親機（駆動器）および子時計を動かしつつ、内蔵バッテリーに充電を行います。

• ソーラー発電時（日中）： 太陽光エネルギーを主電源として時計を駆動し、余剰電力でニカド電池をトリクル充電。
• 夜間・無日照時・停電時： 充電されたニカド電池から電力を供給し、正確な時刻のカウントおよび子時計へのパルス送出を維持。

3. バッテリー劣化時の症状と影響

ニカド電池は長年の充放電サイクルや常時充電（トリクル充電）環境下で使用されるため、一定期間（概ね3〜5年）で寿命を迎えます。劣化が進むと以下のような症状が発生します。

• 夜間や悪天候時の停電（時計の停止）： 太陽光が得られない時間帯に電圧が維持できず、時計が停止または遅れる。
• 復電時の時刻ズレ・脈動不調： 朝方、太陽光が当たり始めると動き出すが、時刻が大幅にズレている。
• 液漏れ・端子腐食： 電池セルからの電解液漏れにより、基板やコネクタ端子を腐食・損傷させるリスク。

4. 点検・交換手順および補修時の注意点

交換手順の概要

1. 安全確保と電源遮断： 駆動器内のメインスイッチおよび太陽光入力線を安全のため切り離します（ショート防止）。
2. 旧電池の取り外し： 基板上のコネクタ（2ピンリード線付きプラグ等）を外し、固定金具から古くなったバッテリーパックを取り外します。
3. 設置部の清掃・確認： 電池ケース内やコネクタ付近に液漏れ跡や腐食がないか点検します。
4. 新電池の取り付け： 極性（プラス・マイナス）を確認し、コネクタを確実に接続して金具で固定します。
5. 初期充電・動作確認： 接続後、太陽光パネルまたは補修用充電器からの給電を開始し、駆動器の動作と充電電流を確認します。

セル交換（リフレッシュ・打ち替え）時のポイント

純正品「3-C1.0」が廃番または入手困難な場合、同等スペックのニッケルカドミウム（Ni-Cd）または耐熱・産業用ニッケル水素（Ni-MH）タブ付き単3セル×3本を使用し、パックの組み直し（タブ溶接およびリード線・コネクタの移植）が行われるケースがあります。

• セル選択： 充電回路がNi-Cd用トリクル充電仕様のため、高温・常時充電環境に耐えうる産業用セル（耐熱セル）の選定が必須です。
• リード線・コネクタ： 既存パックの配線・サーモスタット（保護素子がある場合）やコネクタ形状をそのまま保持して組み立てます。
