[701520-9180-000]Trimble トリンブル カールツァイス 電子レベル DiNi21 他 バッテリーセル交換 関連情報

Trimble / カールツァイス（Carl Zeiss）製の電子レベル「DiNi21」および同型機で使用されるバッテリー「701520-9180-000（純正：6V / 1.5Ah Ni-MH）」に関する詳細な情報をまとめました。

測量現場でのバッテリー選定やメンテナンス、機器の運用時のガイドとしてお役立てください。

1. 適合バッテリーの仕様と最新の代替選択肢

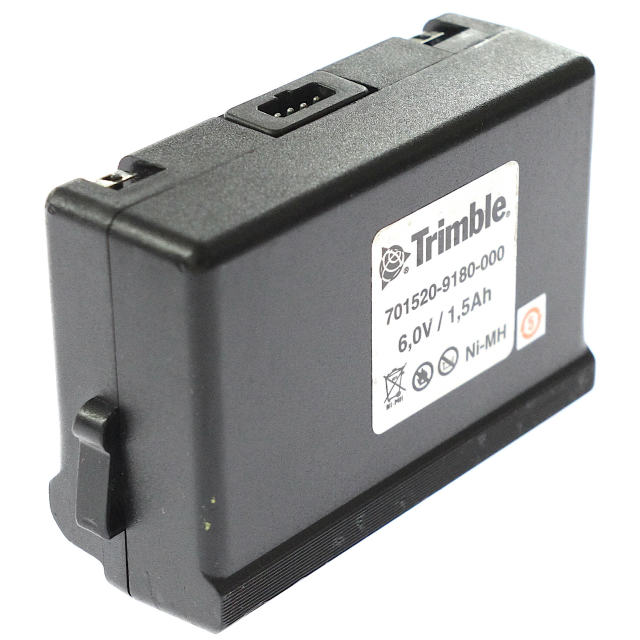

純正バッテリー（型番: 701520-9180-000）はニッケル水素電池（Ni-MH）を採用した外付け・内付け型のバッテリーパックです。

• 純正仕様: 6V / 1.5Ah (Ni-MH)
• サードパーティ製互換バッテリー: 現在、市場で流通している互換バッテリーは、セル容量が向上しているものが一般的です（例: 6V / 2.0Ah〜2.1Ah Ni-MH）。電圧（6V）と形状が同一であれば、容量（Ah）が大きいものを使用しても機器が破損することはなく、むしろ1回の充電での駆動時間が約1.3〜1.4倍に伸びるメリットがあります。

2. 適合する主な対象機種

このバッテリー規格は、Carl Zeiss時代からTrimbleへ引き継がれた電子レベルおよび測量機器シリーズで広く採用されています。

• 電子レベル（デジタルレベル）:
  • Zeiss / Trimble DiNi 10
  • Zeiss / Trimble DiNi 11 / 11T
  • Zeiss / Trimble DiNi 12 / 12T
  • Zeiss / Trimble DiNi 20
  • Zeiss / Trimble DiNi 21
  • Zeiss / Trimble DiNi 22
• その他の適合型番表記: メーカーや代理店によって以下の型番で表記される場合がありますが、すべて同等のバッテリーです。
  • 701520-9180-000
  • 701520-9180
  • 518601-9020

3. 充電器（チャージャー）の互換性と注意点

Ni-MH（ニッケル水素）電池を使用する場合、充電器の選択および取り扱いに注意が必要です。

• 適合充電器: Zeiss / Trimble 純正急速充電器（例: LG-DiNiシリーズ等）またはNi-MH対応の互換充電器。
• 充電時の注意:
  • Ni-Cd（ニカド）専用充電器の不使用: 古いニカド用充電器は満充電検知（-ΔV方式）の感度が異なるため、Ni-MH電池を過充電して発熱・劣化させる危険があります。必ず「Ni-MH対応」の充電器を使用してください。
  • メモリ効果の対策: Ni-MH電池はニカドほど顕著ではありませんが、浅い充放電を繰り返すと一時的に電圧が低下する「メモリ効果」が発生します。数回に1回は使い切ってからフル充電を行うことで電池パフォーマンスを維持できます。

4. 長期保管・日常のメンテナンスガイド

電子レベルを安定して長期間運用するためのバッテリー管理のポイントです。

1. 長期保管時の自己放電対策 Ni-MH電池は使用していなくても自然に放電（自己放電）します。1ヶ月以上使用しない場合は、機器から取り外し、満充電または50%程度の状態で保管してください（完全に放電した状態で放置すると過放電を起こし、二度と充電できなくなる場合があります）。
2. 使用前のリフレッシュ充電 数ヶ月間保管した後に現場で使用する際は、前日までに1〜2回「充放電サイクル」を行うことで、本来のセル容量を取り戻すことができます。
3. 接点の清掃 バッテリー端子および本体側の受電端子が酸化・汚損すると、電源が意図せず落ちる原因になります。定期的に無水エタノールやコンタクトスプレーを浸した綿棒で清掃してください。
