[20N-100AAS]SANYO 三洋電機 サンヨー シチズン パルス発振器 QJA-43 他 バッテリーセル交換 関連情報

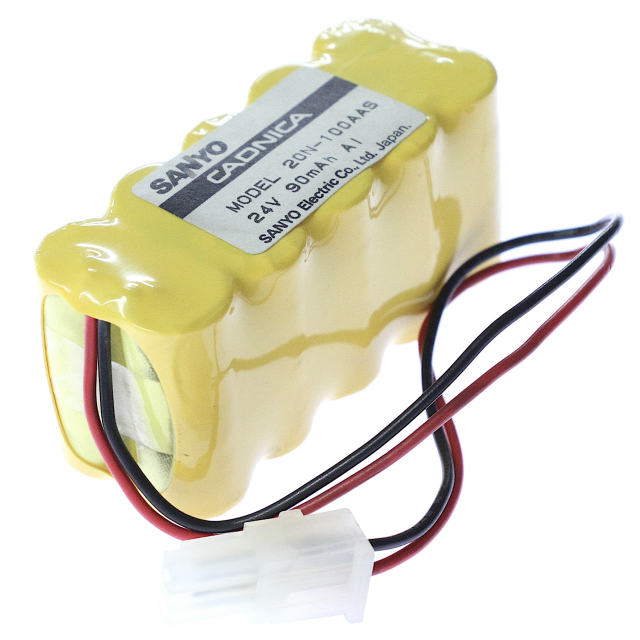

お問い合わせの仕様（24V / 90mAh Ni-Cd / 型番 20N-100AAS）は、シチズン製のパルス発振器（QJA-43など）や三洋電機（SANYO）製の通信機器・制御機器で長年バックアップ電源として採用されてきた特定用途向けのニカドバッテリー（非常用バッテリーパック）です。

このバッテリーを取り扱う際や、交換・リプレイスを検討される際に役立つ主要な情報をまとめました。

基礎仕様と型番の読み解き

型番の「20N-100AAS」には、バッテリーパックとしての規格情報が明確に現れています。

• 20N：1.2Vの単セル（ニッケルカドミウム電池）が20本直列接続されていることを示します（$1.2\text{V} \times 20 = 24\text{V}$）。
• 100AAS：三洋電機製の小型カドニカ単セル「100AAS」（公称容量 90〜100mAh 程度のAASサイズ/1/3AAクラス等）をベースにした組電池であることを意味します。
• 主な用途：シチズン（CITIZEN）製パルス発振器（QJA-43等）の停電時バックアップ電源、クロックシステム、制御機器の記憶保持（RAMバックアップ）など。

主な特徴と注意点

項目	内容・注意点
ニカド（Ni-Cd）の特性	連続微小充電（トリクル充電）に強く、長期間放電せずに維持するバックアップ用途に適しています。
メモリー効果	長時間充電状態が続くと、一時的に電圧が落ちやすくなる現象が発生します。バックアップ機器では定期的な動作確認が必要です。
経年劣化	メーカー純正品はすでに生産終了（廃番）となっている可能性が高く、長年放置されたものは内部ショートや液漏れを起こしている場合があります。

交換・調達を行う際のガイド

現在、純正品（三洋電機製）の新品を入手するのは非常に困難ですが、以下の手段で対応されるケースが一般的です。

1. 互換バッテリー（同等品）の選定

現在市場では、産業用バッテリー専門業者やバッテリー再生メーカーが同等仕様の組電池（互換品）を受注生産・販売しています。選択時は以下をご確認ください。

• 電圧と容量：24V / 90mAh〜100mAh程度（容量が多少大きくても電圧が24Vであれば問題なく動作します）。
• コネクタ・リード線形状：QJA-43等の機器接続側プラグ（コネクタピン数やピンアサイン）が一致しているか必ず画像や図面で確認してください。

2. セル交換（リパック・再セル化）

元のバッテリーケースやコネクタを保持したまま、内部の電池セル（カドニカセル）のみを新品に交換・溶接加工してくれる専門サービスを利用する方法です。特殊な形状やコネクタの場合に最も確実な手法となります。

廃盤バッテリー交換時のチェックリスト

1. 現物のコネクタ形状とリード線の極性（＋/−）を写真に残しておく
2. 機器側の基板に液漏れ（腐食）跡がないか確認する
3. ニカド電池は有害物質（カドミウム）を含むため、廃棄時は必ず産業廃棄物または専門のリサイクル回収へ出す
