[BW-24]日東工器 コードレスワイヤラッパ BW-24 バッテリーセル交換 関連情報

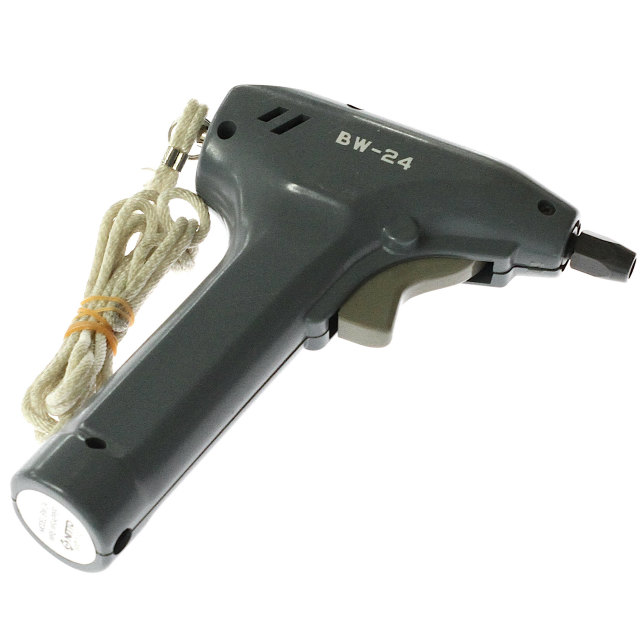

BW-24は、主に通信機器や電子機器の配線作業で使用されるワイヤラッピングを行うための電動工具です。

---

BW-24の主な特徴とメリット

• コードレス設計：電池式であるため、電源のない場所でも使用できます。作業場所を選ばず、持ち運びに便利です。
• コンパクト・軽量：本体重量が約450gと軽量でコンパクトなため、長時間の作業でも負担が少なく、作業性に優れています。
• ワイヤラッピング能力：**ϕ0.2mm∼ϕ0.65mm**のリード線（ワイヤ）の巻付が可能です。
• 高い作業効率：1回の充電で約1,500本（0.5mmワイヤ使用の場合）の巻付が可能で、連続作業に適しています。
• 巻付・巻戻し機能：ビット回転方向をスイッチで切り替えられ、巻戻しスイッチを標準装備しています（巻戻しには巻戻しビットが必要です）。
• 電気ノイズ低減：ラインへの電気ノイズがありません。
• 汎用性：ビット及びスリーブは標準品が使用できます。

---

基本仕様（BW-24SETの場合）

項目	仕様
リード線巻付能力	ϕ0.2mm∼ϕ0.65mm
リード線巻付本数（充電1回当り）	約1,500本（$\phi0.5\text{mm}$ワイヤ使用の場合）
ビット回転速度	約3,000min−1
内蔵電池	ニッケルカドミウム電池（2.4V 1,100mAH）
充電時間	4∼6時間
重 量	約450g
ビット回転方向	巻付・巻戻スイッチにて切替（巻戻は巻戻ビットを使用）

注: 上記はBW-24SET（充電器付セット）の情報に基づくもので、本体のみの販売や、搭載モーターの違いによる別モデルが存在する場合があります。また、BW-24は販売中止品となっている可能性があります。

---

用途

PVCワイヤラッピング被覆銅線などを用いた、以下のような分野での配線作業に主に利用されます。

• 通信機器の配線盤、端子盤
• 電子機器の試作・製造・メンテナンス
• 制御盤内の配線作業

ワイヤラッピングとは、はんだ付けを使わずに、専用工具（ワイヤラッパ）でリード線を端子に何周もきつく巻きつけることで、気密性の高い強固な接続を行う工法です。

ご購入・使用にあたっての注意点

• 生産状況：BW-24は中止商品となっている可能性が高いため、新規ご購入の場合は後継機種や同等品をご検討ください。中古品や在庫品を探す場合は、販売店にご確認ください。
• 充電器：充電器（CW-100など）は別売りの場合があるため、購入時にはセット内容をご確認ください。
• 消耗品：ワイヤラッピングを行うためのビット（ラッピングビット）やスリーブは、ワイヤ径や端子サイズに合わせて別途準備が必要です。
